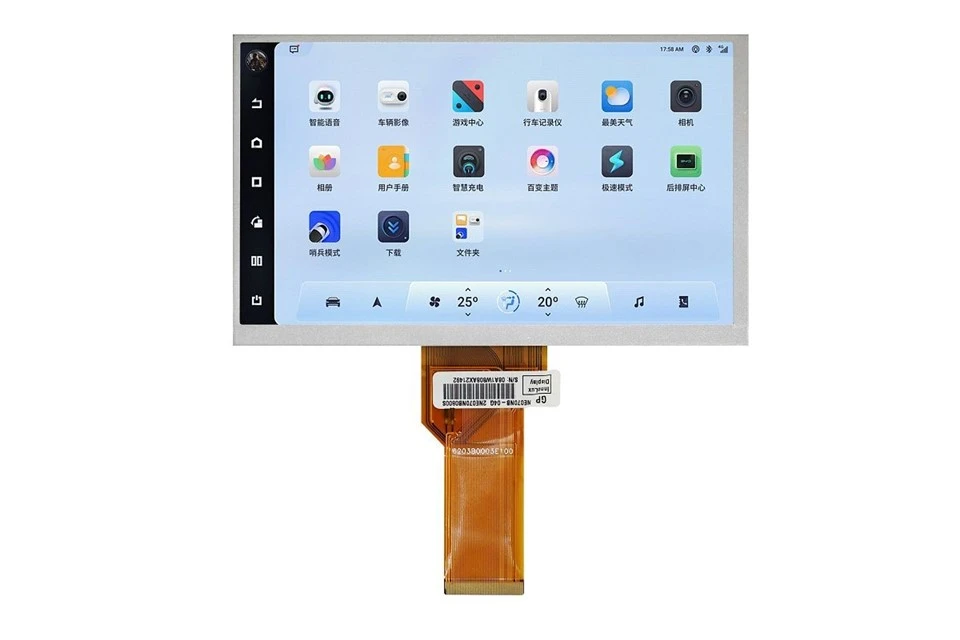

Modil TFT LCD kontè pòtatif la entegre yon panèl kristal likid matris aktif-, yon IC chofè optimize, ak yon Capasif si ou vle manyen kapasitif oswa rezistan ki fèt espesyalman pou enstriman tès pòtab. Enjenyè pou anfòm boîtier kontra enfòmèl ant, modil sa a balanse aktyèl operasyon ki ba ak pwodiksyon optik byen file, sa ki pèmèt lekti done klè nan aparèy dyagnostik ki fonksyone ak batri-san yo pa pèdi pouvwa twò bonè.

Espesifikasyon teknik

Paramèt spesifikasyon	Valè / Deskripsyon
Montre dyagonal	2.4", 2.8", 3.2", 3.5", 4.3" anprint estanda
Entèfas lame	SPI, MCU 8080/6800, RGB, MIPI DSI
Pwovizyon pou lojik (VDD)	2.8V a 3.3V batri-ray konpatib
Tanperati estanda	-20 degre a 70 degre opere ranje
Wide Tanperati	-30 degre a 80 degre deplwaman niveau
Pwopòsyon kontras	500:1 a 800:1 rapò tipik
Wè Ang yo	±60 degre a ±80 degre milti-aliyman domèn
Koulè Spectrum	65K, 262K, ak 16.7M opsyon
Tan repons	Anba 25 ms vitès tranzisyon

Touchscreen & Entegrasyon entèfas

Panno manyen kapasitif:Kontwolè tactile I2C sipòte plizyè jès manyen ak filtè pyès ki nan konpitè kont bri kont entèferans elektrik kontè entèn yo.

Panno manyen reziste:Konfigirasyon rezistan 4-fil yo optimize pou operatè ki mete gan endistriyèl epè oswa k ap travay alantou imidite.

Kouvri Glass dite:Ranfòsman chimik bay 6H rezistans grate sifas ak kouch anti-anprent ak anti-reflet.

Lyezon optik:Likid adezif optik klè elimine espas sa a lè ant Capteur a manyen ak vè LCD yo retire refleksyon entèn yo.

Deyò & Lizibilite jaden

Ekleraj segondè-Klere:

Konfigirasyon milti-mouri LED bay 500 a 1000 nits nan luminans pou konbat limyè lajounen anbyen entans.

Polarizè transflektif:

Polarizateur ibrid itilize limyè solèy dirèk pou ranfòse vizibilite panèl pandan y ap diminye aktyèl kondwi aktif ki ap dirije.

Filtè polarizè sikilè:

Fim ralantisè vag-trimès entegre yo siprime ekla ki reflete nan linèt solèy polarize oswa nan linèt pwoteksyon.

Ba -Jesyon pouvwa

Eta Dòmi Fon:Mòd sibtivite IC chofè yo diminye konsomasyon pouvwa panèl estatik desann nan nivo mikwo-amp ant sik mezi aktif.

Mòd rafrechisman pasyèl:Mizajou ekran yo vize sèlman chanje valè paramèt, bese trase aktyèl dinamik pandan siveyans kontinyèl.

Kontwòl adaptasyon ekleraj:Echèl ekleraj ki baze sou PWM-ajiste klète parapò ak detèktè anbyen pou pwolonje tan batri a nan jaden an.

Entegrasyon mekanik & fyab

FPC Jeni:

Longè FPC Adapte, plasman rèd, ak oryantasyon konektè ZIF matche ak espesifik jeyometri bwat pòtatif.

Montaj estriktirèl:

Double -adhésifs estriktirèl ak onglet aliye ankadreman absòbe enpak gout ak vibrasyon mekanik.

Pwoteksyon dechaj elektwostatik:

Dyòd suppression vòltaj pasajè entegre sou liy siyal pwoteje lojik chofè a kont grèv estatik.

Opsyon personnalisation OEM

FPC ak pèsonalizasyon PIN:Modifikasyon nan definisyon pin, tras routage, ak kalite konektè pou akouple PCB dirèk.

Echèl ekleraj koutim:Dispozisyon fisèl ki ap dirije, modifikasyon sikwi chofè yo, ak nivo klète ant 300 ak 1200 nits.

Kouvèti Custom Glass:Dimansyon, logo serigrafi, dekoupaj bouton fizik, ak ranfòse chimik jiska 1.1mm epesè.

Touche Akor Firmware:Kalibrasyon pou algorithm rejè dlo-, gan- papòt sansiblite manyen, ak kat jès koutim.

Estanda Kontwòl Kalite

01/

Otomatik enspeksyon optik:Analize vè panèl pou defo pixel, kontaminasyon materyèl etranje, ak backlight mura ki pa-inifòmite.

02/

Tès estrès anviwònman an:Modil yo sibi chòk tèmik monte bisiklèt (-40 degre a 85 degre) ak depo segondè-imidite (60 degre nan 90% RH).

03/

Verifikasyon elektrik:Jij tès otomatik yo tcheke papòt lojik antre, estabilite vòltaj kondwi pixel, ak linearite kowòdone manyen.

04/

Trasabilite pwodiksyon:Lazè-kod bar ki make sou done pakèt anrejistreman FPC ke yo, nimewo lot eleman yo, ak achiv paramèt tès yo.

Aplikasyon tipik

Multimèt pòtatif:Vizyalize paramèt elektrik, koub rezistans, ak eta kontinwite pandan antretyen jaden.

Mèt tès anviwònman yo:Montre nivo konsantrasyon gaz, mezi desibèl, ak graf done vitès koule lè a.

Scanners dyagnostik otomobil:Rann kouran done paramèt motè, kòd pwoblèm dyagnostik, ak dyagnostik fòm ond.

Analizè medikal pòtab:Prezante lekti glikoz nan san, mezi oksimetri, ak done pasyan yo nan inite klinik kontra enfòmèl ant.

Kesyon yo poze souvan

K: Ki pwotokòl koòdone yo sipòte pa modil ekspozisyon sa yo?

A: Yo sipòte estanda MCU 8080/6800, 3-fil / 4-fil SPI, RGB, ak MIPI DSI interfaces depann sou IC chofè a entegre nan modèl la.

K: Èske klète ekleraj ekspozisyon an ka ajiste dinamikman?

A: Wi, kous la ekleraj ki ap dirije sipòte kontwòl gradyasyon batman kè lajè, sa ki pèmèt mikrokontroleur lame yo ajiste luminans ki baze sou limyè anbyen.

K: Èske panno manyen kapasitif ka itilize lè operatè yo mete gan travay?

A: Kontwolè manyen kapasitif yo ka mikrolojisyèl -rangoze pou sipòte koton mens, kwi, ak gan endistriyèl lou, oswa ranplase ak panno rezistan 4-fil.

K: Ki disponiblite sik lavi tipik pou modil sa yo?

A: Yo chwazi ICs chofè TFT endistriyèl-ak konpozan vè ak yon minimòm 5-an angajman disponiblite pou sipòte orè pwodiksyon alontèm.

K: Ki jan panèl la manyen an sekirite nan glas LCD a pou anpeche pousyè tè?

A: Lyezon optik lè l sèvi avèk adezif likid optik klè oswa plen -perimèt doub- sele sele sele diferans ki genyen ant lantiy kouvèti a ak zòn aktif.
